Filtros de Distorsión

Son utilizados para crear distintas distorsiones en una imagen; desde remolinos a efectos de ondas o viento. Pueden utilizarse sobre una imagen fotográfica o sobre una imagen creada desde GIMP. En cualquier caso los efectos siempre serán sorprendentes y agradables de utilizar.

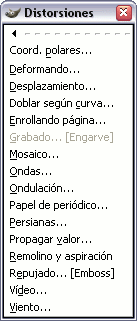

  • Coordenadas polares: Convierte las coordenadas de una imagen de rectangulares a polares.
  • Deformando: Deformamos nuestra imagen con el ratón.
  • Desplazamiento: Podemos desplazar la imagen vertical u horizontalmente.
  • Doblar según curva: Nos permite trabajar con dos curvas que modificarán la curvatura de nuestra imagen.
  • Enrollando página: Efecto de pasar página enrollando sobre una esquina.
  • Grabado: Simula un grabado a dos colores.
  • Mosaico: Transforma la imagen en un mosaico, podemos construir la pieza con la que se realiza el mosaico.
  • Ondas: Modifica la imagen con formas que simulan ondas del agua en un estanque.
  • Ondulación: Similar al anterior pero con ondas horizontales o verticales.
  • Papel de periódico: La imagen es transformada en una fotografía impresa en papel de periódico a la que nos miramos con una lupa.
  • Persianas: La imagen parece ser vista a través de una persiana.
  • Propagar valor: Mueve los valores de los píxeles.
  • Remolino y aspiración: Distorsiona la imagen simulando un remolino.
  • Repujado: Transforma la imagen simulando un repujado.
  • Vídeo: Añade franjas para simular que la imagen ha sido capturada de vídeo.
  • Viento: Ráfagas de viento para mover los píxeles de sitio y manchar la imagen.

Para comprobar los efectos vamos a trabajar con dos imágenes: la que tienes a continuación y otra generada por GIMP.



  1. Abrimos la imagen "huerta.jpg".

  2. Creamos una nueva imagen de 600 x 400 píxeles y fondo blanco.

  3. Sobre esta imagen creamos dos capas nuevas a las que llamamos "línea 1" y "línea 2". Seleccionamos la primera en la Ventana Capas. Después elegimos la herramienta Rellenar con degradado y "Burning Transparency". En las Opciones de la herramienta marcamos "Rellenar con degradado" y en "Forma" la espiral en sentido horario.

  4. En la Ventana Imagen pinchamos y arrastramos hasta el punto 150, 150. Después liberamos el ratón.

  5. En la capa "línea 2" seleccionamos el degradado "Neon Green" y hacemos una pequeña línea en el centro de la pantalla.


    Primero guardamos la imagen como "líneas.xcf" y luego combinamos todas las capas.

    Ahora vamos a aplicar diferentes filtros de Distorsión para comprobar su efecto.

  6. Comenzamos aplicando el filtro Coordenadas Polares sobre la imagen "líneas.xcf". Ponemos una profundidad de 100% y un ángulo de desfase de 50. Deseleccionamos la opción "Mapear desde arriba".


  7. Abrimos, si no está abierta, la imagen "huertas.jpg" y aplicamos el filtro de Distorsiones --> Deformando, con un Radio de deformación de 22 y una Cantidad de deformación sobre 0,30. Deformamos la parte de la fotografía que corresponde al reflejo en el agua, utilizando el "Modo de deformación" que consideres más adecuado. En la imagen siguiente se ha utilizado el modo "Mover" y "Torbellino".


  8. Partiendo de la imagen "líneas.xcf" seleccionamos la capa "línea 1". Aplicamos el filtro Distorsiones --> Desplazamiento -->, Desplazar horizontalmente con un valor de 30 píxeles. Posteriormente realizamos un Desenfoque gaussiano con valor 5 píxeles.

  9. Seleccionamos la capa "línea 2" y aplicamos el mismo filtro Desplazamiento pero, en esta ocasión, con Desplazamiento vertical y un valor de 50 píxeles. Aplicamos y modificamos el color de esta capa con Tono-Saturación.


  10. Con el filtro de Distorsiones --> Doblar según curva intenta conseguir la deformación que se observa en la imagen.


  11. Con esta misma imagen (la original) debes duplicar la capa de fondo y sobre la nueva capa aplicar el filtro de Distorsiones --> Grabado con los siguientes valores: "No limitar la anchura de línea" y una "altura" de 2. Aplica y ten paciencia que puede que tarde un poco en terminar todo el proceso.


  12. Realiza un Mosaico con forma cuadrada sobre la imagen "huerta.jpg".


  13. Selecciona a mano alzada toda la parte correspondiente al río en la imagen "huerta.jpg". Aplica a esa zona el filtro Ondas u Ondulación. A la siguiente imagen se le aplicó un filtro "Ondas" con el "Modo": Manchar, Amplitud de 8, Fase de 90 y 7 de Longitud de onda.


  14. Sobre la imagen "líneas.xcf" aplicamos el filtro Repujado con un valor "Azimut" de 90, "Elevación" de 130 y 16 de "Profundidad".


  15. Para finalizar vamos a Enrollando página... sobre la imagen "huerta.jpg".
